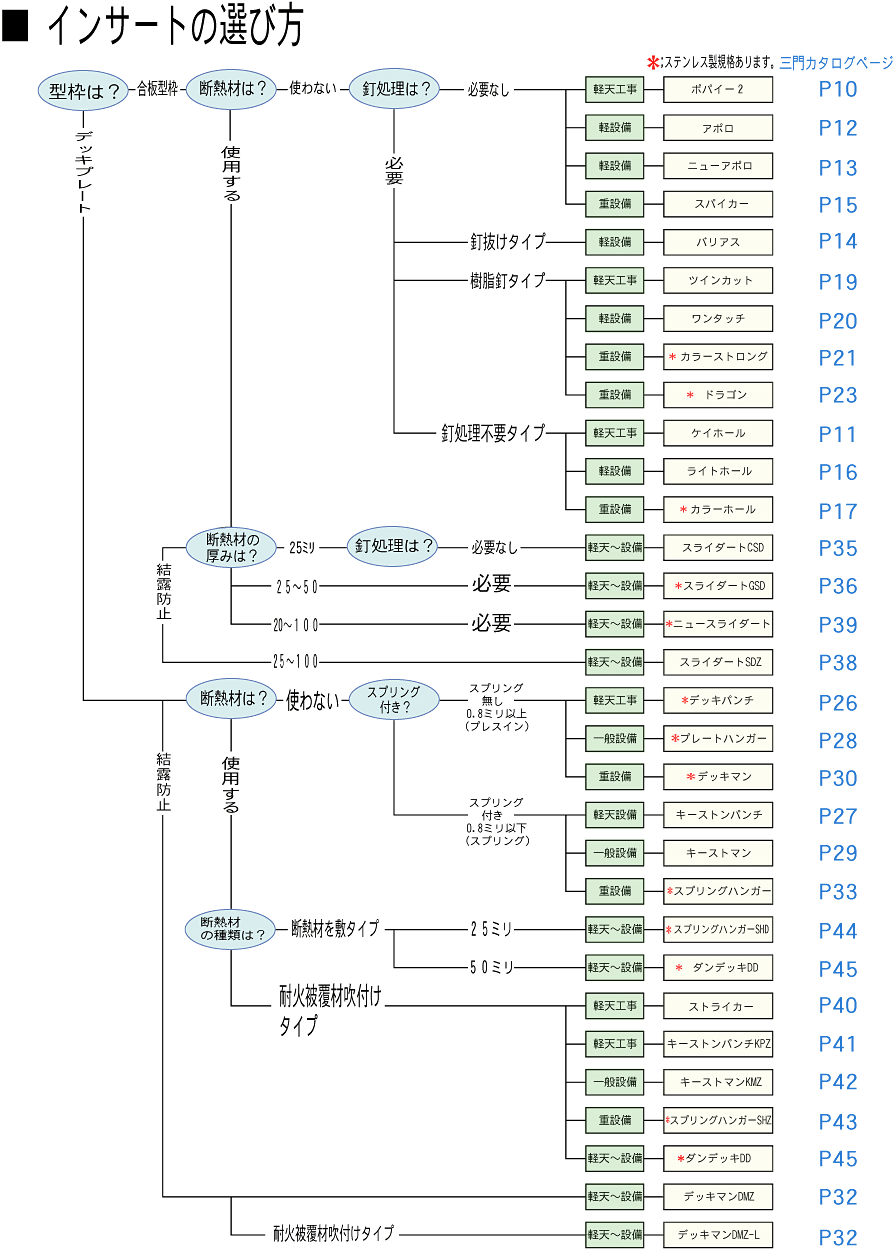

三門のインサートは、昭和47年に株式会社三門が日本で最初に開発したスチールインサートです。インサートとは、ビル・道路・トンネル・橋などのあらゆるコンクリート建造物の天井や側壁に空調関連設備、上下水道、スプリンクラー等の配管設備を取りつける際に使用する金具のことで、三門はインサートの草分け的なメーカーです。当社は、この三門製インサートをはじめ、数多くの建築金物などを取り扱っており、管材･電材･金物店･防水工事･各種アンカー工事･エクステリア業･ダイヤ工事にたずわるお客様に、三門のデッキ・型枠などインサートなどを卸売り販売しております。インサートの選び方に迷った場合は、下記の表で施工に適応するインサートをお探しください。
近年、新工法･新技術の開発に伴い樹脂製型枠･鋼板製型枠などの「特殊な型枠」が数多く登場しております。当社が取り扱っている三門の特殊型枠用インサートの種類・サイズﾞも掲載しておりますので、ご参考にしてください。 |
| ■各種デッキ用吊り金具 (合成スラブ構造用･フラットデッキ用） |
デッキの種類 |
| 川鉄建材/QLデッキ50･75用 |
| 神鋼建材/Sデッキ７５ |
| 神鋼建材/Sデッキ５０ |
| 住友金属建材/SCフロアデッキ50･75用 |
| 日鉄建材/スーパーＥデッキ用 |
| 神鋼建材/Ｓデッキ用 |
| JFE/Ｃデッキ５０･７５用 |
| 日建板･神鋼建材･雪印/Ｆデッキ用 |
| JFE/Ｎデッキ用 |
| 川鉄鋼板/ハイデッキ用 |
| 日鉄建材/セーフテイフラットデッキ用 |
| 東邦シートフレーム/Iデッキ |
| 植木鋼管/Uデッキ |
| 植木鋼管/US-50･７５デッキ用 |
| 住友鋼材/Lデッキ用 |
| 明治鋼業/MA50･７５デッキ |
デッキメーカーに合った金具をお選び致します.お問い合わせ下さい！
|
■特殊型枠用インサート
新工法･新技術の開発に伴い樹脂製型枠･鋼板製型枠などの「特殊な型枠」が数多く登場してきました｡
以下で特殊型枠用インサートの種類
サイズﾞを紹介します｡
| プレキャスター（Ｍネジ） |
■試験実測値 |
引抜(破壊)試験実測値の単位はkN、寸法単位はmm |
品 番 |
ねじ径 |
埋設 |
梱包 |
カラー |
金具単体 引張試験値 kN (kgf) |
コンクリート埋設 引抜試験値 kN (kgf) |
コンクリート 圧縮強度 N/mm2 (kgf/cm2) |
頭径 |
胴径 |
高さ |
頭厚 |
有効 |
台座厚 |
ΦD |
Φd |
H |
h |
ねじ
S |
Bh |
○PC-M645 |
M6 |
45 |
500 |
黄 |
- |
- |
- |
22 |
12 |
45 |
5 |
10 |
15 |
PC-M845 |
M8 |
45 |
500 |
赤 |
26.0 * (2660) |
19.8 B (2020) |
23.6 (241) |
22 |
12 |
45 |
5 |
10 |
15 |
PC-M1045 |
M10 |
45 |
500 |
緑 |
27.7 (2830) |
20.8 (2130) |
23.6 (241) |
22 |
13 |
45 |
5 |
13 |
15 |
○PC-M1260 |
M12 |
60 |
250 |
黄 |
71.5 (7300) |
40.6 (4150) |
28.5 (291) |
28 |
17 |
60 |
8 |
25 |
20 |
○PC-M1670 |
M16 |
70 |
100 |
赤 |
93.1 (9500) |
45.3 (4620) |
22.3 (228) |
37 |
22 |
70 |
10 |
30 |
20 |
品番頭○は受注生産です,納期ご確認下さい｡
試験値の見方
■引張試験値欄、数値右上に「*」印は引張ボルト（SUS-304）破断、無印は全てインサート胴部破断時の数値｡
■引抜試験値欄、数値右上「B」印は引張ボルト（SUS-304）破断、無印は全てコンクリート破壊時の数値｡
※ミリサイズ、W5/8以上及び、埋設50ミリを越える場合は、納期をご確認下さい｡ |
|
| プレキャスター（Wネジ） |
■試験実測値 |
引抜(破壊)試験実測値の単位はkN、寸法単位はmm |
品 番 |
ねじ径 |
埋設 |
梱包 |
カラー |
金具単体 引張試験値 kN (kgf) |
コンクリート埋設 引抜試験値 kN (kgf) |
コンクリート 圧縮強度 N/mm2 (kgf/cm2) |
頭径 |
胴径 |
高さ |
頭厚 |
有効 |
台座厚 |
ΦD |
Φd |
H |
h |
ねじS |
Bh |
○PC-2045 |
W1/4 |
45 |
500 |
赤 |
- |
- |
- |
22 |
12 |
45 |
5 |
10 |
15 |
PC-2545 |
W5/16 |
45 |
500 |
青 |
24.8* (2530) |
19.8B (2020) |
23.6 (241) |
22 |
12 |
45 |
5 |
10 |
15 |
PC-3045 |
W3/8 |
45 |
500 |
白 |
30.2 (3080) |
20.8 (2130) |
23.6 (241) |
22 |
12 |
45 |
5 |
13 |
15 |
○PC-4060 |
W1/2 |
60 |
250 |
青 |
64.9 (6620) |
40.6 (4150) |
28.5 (291) |
28 |
17 |
60 |
8 |
25 |
20 |
○PC-5070 |
W5/8 |
70 |
100 |
グレー |
93.1 (9500) |
45.3 (4620) |
22.3 (228) |
37 |
22 |
70 |
10 |
30 |
20 |
品番頭○は受注生産です,納期ご確認下さい｡
試験値の見方
■引張試験値欄、数値右上に「*」印は引張ボルト（SUS-304）破断、無印は全てインサート胴部破断時の数値｡
■引抜試験値欄、数値右上「B」印は引張ボルト（SUS-304）破断、無印は全てコンクリート破壊時の数値｡
※ミリサイズ、W5/8以上及び、埋設50ミリを越える場合は、納期をご確認下さい｡ |
| ■アクセサリー(ミリ／ウィットサイズ共通) |
■プレキャスター特注色（☆=標準色） |
品 名 |
品 番 |
対応サイズ |
品 番 |
受注可能色 |
プレキャスター受治具
(ベット面ねじ込みタイプ) |
UB-10 |
M6,M8,
W1/4,〜3/8 |
PC-M645 |
赤 |
青 |
黄☆ |
白 |
- |
グレー |
UB-11 |
M10 |
PC-M845 |
赤☆ |
青 |
黄 |
白 |
- |
グレー |
UB-14.3 |
W1/2,M12 |
PC-M1045 |
- |
- |
黄 |
- |
緑☆ |
- |
UB-17 |
W5/8,M16 |
PC-M1260 |
赤 |
青 |
黄☆ |
白 |
緑 |
グレー |
プレキャスター受治具
(ベット面溶接タイプ) |
UY-10 |
M6,M8,
W1/4,〜3/8 |
PC-M1670 |
赤☆ |
青 |
- |
白 |
- |
グレー |
UY-11 |
M10 |
PC-2045 |
赤☆ |
青 |
黄 |
白 |
- |
グレー |
UY-14.3 |
M12,W1/2 |
PC-2545 |
赤 |
青☆ |
黄 |
白 |
- |
グレー |
UY-17 |
M16,W5/8 |
PC-3045 |
赤 |
青 |
黄 |
白☆ |
- |
グレー |
プレキャスター専用ポリ栓
(防塵用キャップ) |
P-10 |
M6,M8,
W1/4,〜3/8 |
PC-4060 |
赤 |
青☆ |
黄 |
白 |
緑 |
グレー |
P-11 |
M10 |
PC-5070 |
赤 |
青 |
- |
白 |
- |
グレー☆ |
P-14 |
W1/2,M12 |
※標準色以外はすべて受注生産です。 |
P-17 |
W5/8,M16 |
| カラーストロング
両面テープ入（Ｍネジ） |
■試験実測値 |
引抜(破壊)試験実測値の単位はkN、寸法単位はmm |
品番
(ミリ) |
ねじ径 |
埋設 |
有効 埋設 (mm) |
梱包 |
カラー |
金具単体 引張試験値 kN (kgf) |
コンクリート埋設 引抜試験値 kN (kgf) |
コンクリート 圧縮強度 N/mm2 (kgf/cm2) |
形状 |
頭径 |
胴径 |
高さ |
頭厚 |
有効 |
台座径 |
台座厚 |
タイプ |
ΦD |
Φd |
H |
h |
ねじ
S |
BD |
Bh |
CST-M630 |
M6 |
32 |
27 |
500 |
6C |
- |
- |
- |
B |
22 |
12 |
32 |
5 |
10 |
37 |
2 |
CST-M830 |
M8 |
32 |
27 |
500 |
6C |
26.0 (2660) |
16.5 (1690) |
35.3 (360) |
B |
22 |
12 |
32 |
5 |
10 |
37 |
2 |
CST-M1030 |
M10 |
32 |
27 |
500 |
6C |
27.7 (2830) |
17.4 (1780) |
35.3 (360) |
B |
22 |
13 |
32 |
5 |
13 |
37 |
2.5 |
CST-M1040 |
M10 |
42 |
37 |
400 |
6C |
30.2 (3080) |
17.9 (1830) |
18.6 (190) |
B |
22 |
13 |
42 |
5 |
13 |
37 |
2.5 |
CST-M1060 |
M10 |
62 |
57 |
200 |
6C |
30.2 (3080) |
25.8 (2640) |
18.1 (185) |
B |
22 |
13 |
62 |
5 |
13 |
37 |
2.5 |
CST-M1240 |
M12 |
43 |
35 |
200 |
6C |
64.9 (6620) |
25.3 (2580) |
35.3 (360) |
B |
28 |
17 |
43 |
8 |
25 |
44 |
2.7 |
CST-M1255 |
M12 |
58 |
50 |
150 |
6C |
64.9 (6620) |
29.1 (2970) |
17.4 (178) |
B |
28 |
17 |
58 |
8 |
25 |
44 |
2.7 |
CST-M1280 |
M12 |
83 |
75 |
100 |
6C |
64.9 (6620) |
47.0 (4800) |
16.2 (166) |
B |
28 |
17 |
83 |
8 |
25 |
44 |
2.7 |
CST-M12100 |
M12 |
103 |
95 |
100 |
6C |
64.9 (6620) |
49.5 (5050) |
19.1 (195) |
B |
28 |
17 |
103 |
8 |
25 |
44 |
2.7 |
CST-M1650 |
M16 |
60 |
50 |
100 |
6C |
93.1 (9500) |
34.4 (3516) |
22.3 (228) |
C |
37 |
22 |
60 |
10 |
30 |
48 |
3 |
CST-M1680 |
M16 |
90 |
80 |
50 |
6C |
93.1 (9500) |
50.5 (5150) |
18.1 (185) |
C |
37 |
22 |
90 |
10 |
30 |
48 |
3 |
CST-M16100 |
M16 |
110 |
100 |
50 |
6C |
93.1 (9500) |
60.8 (6200) |
16.4 (168) |
C |
37 |
22 |
110 |
10 |
30 |
48 |
3 |
CST-M20100 |
M20 |
100 |
90 |
50 |
G |
129.4 (13200) |
89.2 (9100) |
19.6 (200) |
D |
45 |
27/26 |
100 |
10 |
35 |
70 |
3 |
| 上記 受注生産となります｡CST-M1020もあります。 |
| カラーストロング
両面テープ入（Ｗネジ） |
■試験実測値 |
引抜(破壊)試験実測値の単位はkN、寸法単位はmm |
品 番 |
ねじ径 |
埋設 |
有効
埋設
(mm) |
梱包 |
カラー |
金具単体 引張試験値 kN (kgf) |
コンクリート埋設 引抜試験値 kN (kgf) |
コンクリート 圧縮強度 N/mm2
(kgf/cm2) |
形状 |
頭径 |
胴径 |
高さ |
頭厚 |
有効 |
台座径 |
台座厚 |
タイプ |
ΦD |
Φd |
H |
h |
ねじ
S |
BD |
Bh |
○CST-2030 |
W1/4 |
32 |
27 |
500 |
6C |
- |
- |
- |
B |
22 |
12 |
32 |
5 |
10 |
37 |
2 |
○CST-2530 |
W5/16 |
32 |
27 |
500 |
6C |
24.8 (2530) |
16.5 (1690) |
35.3 (360) |
B |
22 |
12 |
32 |
5 |
10 |
37 |
2 |
CST-3020 |
W3/8 |
20 |
17.5 |
500 |
6C |
23.3 (2380) |
10.4 (1070) |
35.3 (360) |
A |
28 |
12 |
20 |
2.5 |
10 |
40 |
2 |
| CST-3030 |
W3/8 |
32 |
27 |
500 |
6C |
30.2 (3080) |
17.4 (1780) |
35.3 (360) |
B |
22 |
12 |
32 |
5 |
13 |
37 |
2 |
| CST-3040 |
W3/8 |
42 |
37 |
400 |
6C |
30.2 (3080) |
17.9 (1830) |
18.6 (190) |
B |
22 |
12 |
42 |
5 |
13 |
37 |
2 |
○ CST-3050 |
W3/8 |
52 |
47 |
200 |
6C |
30.2 (3080) |
25.4 (2600) |
18.6 (190) |
B |
22 |
12 |
52 |
5 |
13 |
37 |
2 |
○ CST-3060 |
W3/8 |
62 |
57 |
200 |
6C |
30.2 (3080) |
25.8 (2640) |
18.1 (185) |
B |
22 |
12 |
62 |
5 |
13 |
37 |
2 |
○ CST-3080 |
W3/8 |
82 |
77 |
200 |
6C |
30.2 (3080) |
25.8B (2640) |
17.9 (183) |
B |
22 |
12 |
82 |
5 |
13 |
37 |
2 |
○ CST-4040 |
W1/2 |
43 |
35 |
200 |
6C |
64.9 (6620) |
25.3 (2580) |
35.3 (360) |
B |
28 |
17 |
43 |
8 |
25 |
44 |
2.7 |
○ CST-4055 |
W1/2 |
58 |
50 |
150 |
6C |
64.9 (6620) |
29.1 (2970) |
17.4 (178) |
B |
28 |
17 |
58 |
8 |
25 |
44 |
2.7 |
○ CST-4080 |
W1/2 |
83 |
75 |
100 |
6C |
64.9 (6620) |
47.0* (4800) |
16.2 (166) |
B |
28 |
17 |
83 |
8 |
25 |
44 |
2.7 |
○ CST-4100 |
W1/2 |
103 |
95 |
100 |
6C |
64.9 (6620) |
49.5 (5050) |
19.1 (195) |
B |
28 |
17 |
103 |
8 |
25 |
44 |
2.7 |
○ CST-5050 |
W5/8 |
60 |
50 |
100 |
6C |
93.1 (9500) |
34.4 (3516) |
22.3 (228) |
C |
37 |
22 |
60 |
10 |
30 |
48 |
3 |
○ CST-5080 |
W5/8 |
90 |
80 |
50 |
6C |
93.1 (9500) |
50.5 (5150) |
18.1 (185) |
C |
37 |
22 |
90 |
10 |
30 |
48 |
3 |
○ CST-5100 |
W5/8 |
110 |
100 |
50 |
6C |
93.1 (9500) |
60.8* (6200) |
16.4 (168) |
C |
37 |
22 |
110 |
10 |
30 |
48 |
3 |
○ CST-5150 |
W5/8 |
160 |
150 |
30 |
6C |
93.1 (9500) |
- |
- |
C |
37 |
22 |
160 |
10 |
30 |
48 |
3 |
○ CST-6100 |
W3/4 |
100 |
90 |
50 |
4Ca |
129.4 (13200) |
89.2 (9100) |
19.6 (200) |
D |
45 |
27/25 |
100 |
10.5 |
35 |
70 |
3 |
○ CST-6150 |
W3/4 |
150 |
140 |
30 |
4Ca |
129.4 (13200) |
- |
- |
D |
45 |
27/25 |
150 |
10.5 |
35 |
70 |
3 |
品番頭○は受注生産です,納期ご確認下さい｡
※品番表「カラー」欄の見方
■「6C」=赤・青・黄・白・緑・グレー、「4Ca」=赤・青・黄・グレー、[G]=グレー※試験値の見方
■引抜試験値欄、※数値右上「B」印はインサート(胴部)破断、数値右上に「*」印は引張りボルト(SS400)破断、黒文字は全てコンクリート破壊時の数値 |
|
|
